Козырек на звонок своими руками

Отсутствие действующей кнопки звонка на калитке создает определенные трудности при общении с соседями. Да и сам иногда испытываешь неловкость, когда заходишь к соседям без предварительной договоренности. Решил попробовать установить своими руками звонок на калитку. Как всегда козырек на звонок своими руками возникли трудности — калитка в заборе на расстоянии  35 метров по диагонали от дома. Тянуть кабель сразу не захотелось — путь прокладки только по воздуху, а это мне не нравится. Сейчас в продаже много радио звонков. Самый дешевый был и куплен по цене до 200 рублей с дальностью действия 150 метров. Конструкция простая. Радио кнопка для установки в помещении и приемный блок с тремя мелодиями на выбор. В комплекте радио кнопки была батарейка на 12 Вольт. А для звонка надо было приобретать две батареи формата «AA». Вскрытие радио кнопки показало, что размещать такую конструкцию на улице нельзя. Естественно это меня не остановило, не для того это всё покупалось, используем купленный материал для установки своими руками звонка на даче.

Радиозвонок

Радиозвонок

Радиокнопка

Радиокнопка

Плата радиокнопки

Плата радиокнопки

Микровыключатель радиокнопки

Микровыключатель радиокнопки

Конечно можно установить купленную кнопку на калитке в сконструированном защитном козырьке. Но при наличии вездесущих пионеров и приближающейся осени с плотной росой посчитал эту затею ненадежной. Путь установки решался на ходу.

1. Было куплено две простых звонковых кнопки.

2. Забор у меня на деревянных столбах. На столбе с щеколдой от калитки со стороны двора просверлил на глубину 2/3 толщины столба два отверстия свелом диаметром 16мм и одно небольшое сквозное отверстие диаметром 9мм со стороны улицы. Выбрал стамеской древесину между отверстиями со стороны двора для образования полости. Немного подравнял столб для установки кнопки со стороны улицы.

Два просверленных отверстия

Два просверленных отверстия

Отверстие со стороны улицы

Отверстие со стороны улицы

Площадка для кнопки

Площадка для кнопки

3. Разобрал радио кнопку. Выпаял кнопку включения и светодиод (он только лишний потребитель энергии батареи). Вместо выпаянной кнопки припаял два гибких удлиняющих изолированных провода.

4. Разобрал наружную кнопку и подключил к ней удлиняющие провода длиной по 35см. Установил кнопку на деревянном столбе, пропустив провода в полость.

Припаяны удлиняющие провода

Припаяны удлиняющие провода

Кнопка с проводами

Кнопка с проводами

Корпус кнопки на столбе

Корпус кнопки на столбе

Кнопка в сборе

5. Батарею питания кнопки закрепил денежной резинкой на клеммах. Для защиты от осадков и влаги поместил плату кнопки в полиэтиленовый пакет вместе с небольшим пакетом обувного осушителя. Защищенную таким образом плату радио кнопки подключил к проводникам наружной кнопки и поместил в полость. Проверил работоспособность и закрыл полость заглушкой.

Батарея закреплена денежной резинкой

Батарея закреплена денежной резинкой

Плата в пакете

Плата в пакете

Плата подключена

Плата подключена

Полость закрыта

Полость закрыта

6. Всё просто. Но неплохо бы установить такую же кнопку и на входную дверь дома. Конечно это можно сделать, купив еще один звонок. Поступил проще. Вскрыл блок радиозвонка. Изучение схемы и изменение напряжений на схеме генерации мелодии при подачи сигналов от радиокнопки показало, что замыкание на землю перемычки изображенной на фотографии также приведет к включению звонка.

7. У входной двери просверлил сквозное отверстие в дом и установил вторую кнопку. Подключил кнопку к протянутому к звонку кабель (как всегда использовал имеющийся компьютерный кабель типа UTP). Точки подпайки проводов к кнопке показаны на фотографии.

Кнопка звонка у входной двери

Кнопка звонка у входной двери

Плата радиозвонка

Плата радиозвонка

Перемычка

Перемычка

Место подпайки

Место подпайки

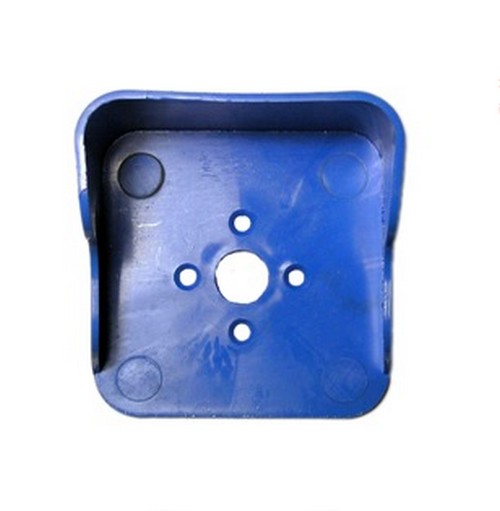

Всё. Звонок установлен и работает. Для защиты от осадков на уличной кнопке установил небольшой козырек из куска пластмассы. В качестве дальнейшей доработки звонка удалось каждой кнопке звонка присвоить свою мелодию и теперь понятно откуда звонок из-за калитки или от двери, также подключил еще один небольшой динамик для прослушивания звонка в другой комнате.
